PH系列WAFER连接器与屏蔽型对比分析
2025-05-16 09:46:03

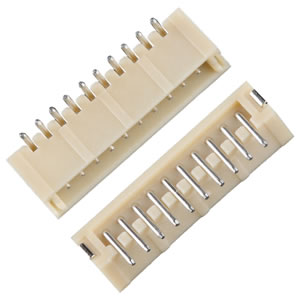

PH系列WAFER连接器与屏蔽型产品在电磁兼容（EMC）防护和结构设计上呈现显著差异。PH系列以紧凑型设计见长，采用高纯度磷青铜触点搭配镀金工艺，在满足UL94 V-0阻燃标准的同时，兼顾低接触电阻特性，适用于消费电子、医疗设备等对空间敏感的场景。屏蔽型连接器则通过全包裹式金属屏蔽层或镀锡铜合金触点框架，实现30dB以上的电磁干扰衰减能力，符合GB/T 5095系列标准中对工业级EMC性能的要求，特别适用于工业自动化、车载系统等高干扰环境。在机械适应性方面，PH系列多采用直插式结构，插拔力控制在0.5-1.5N范围内，而屏蔽型产品因附加屏蔽壳体，通常需配置锁扣机构以增强抗震性能，其插拔力范围提升至2.0-3.5N。值得注意的是，屏蔽型连接器的防护盖与密封圈组件需与屏蔽层形成连续导电路径，避免因结构间隙导致EMC性能下降。
