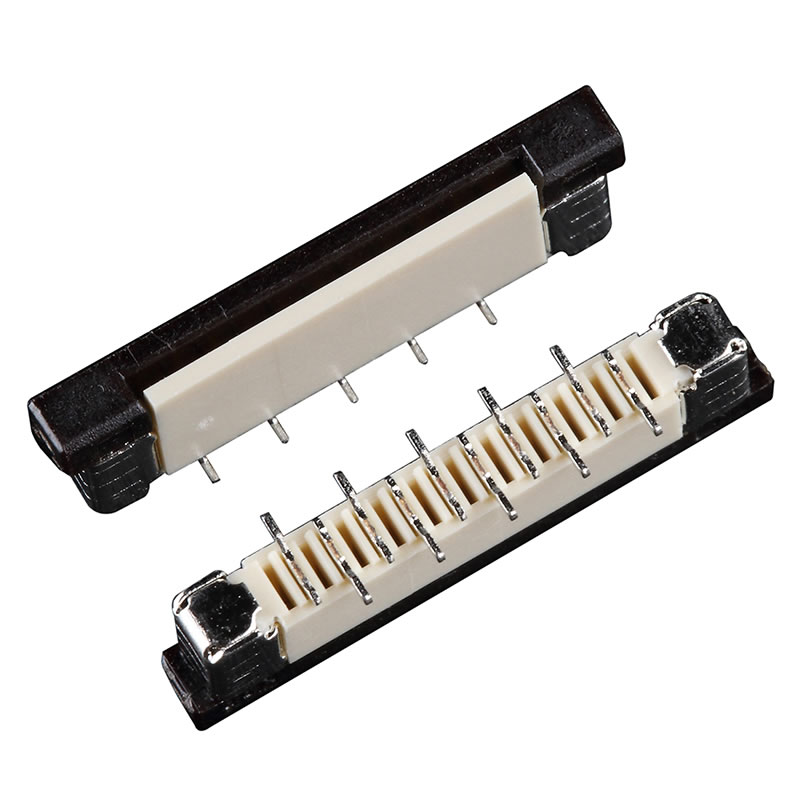

FPC连接器共面度检测流程
2025-05-12 11:31:23
FPC连接器共面度检测流程遵循标准化作业模式，主要包含预处理、检测执行与数据分析三个阶段。作业前需对样品进行清洁除尘，确保表面无污染物影响测量精度，随后将连接器固定于专用治具中，通过真空吸附或机械夹持实现精准定位。检测阶段优先采用光学投影测量系统对引脚阵列进行二维平面扫描，实时生成接触点高度分布热力图；对于微型化或高密度封装产品，则切换至激光三维扫描模式获取亚微米级形貌数据。检测过程中需同步记录温度、湿度等环境参数，并通过软件自动比对预设的0.05mm公差范围，对超差点位进行红标警示。完成基础检测后，系统自动生成包含最大偏差值、标准差等关键参数的质量报告，为后续的工艺调整提供数据支撑。该流程特别强调治具校准与补偿算法的联动应用，确保检测结果符合IPC-A-610G标准中的Class 2级产品要求。
